Keil 5 下载、安装与 STM32 工程搭建

先确认：本篇教的是哪一套工作流

原文以 Keil MDK 5.23、STM32F407IGT6、STM32F4 标准外设库 为例。它的目标不是讲所有 STM32 工程方式，而是建立一个可复用的 MDK 工程模板：有清晰的目录、启动文件、标准外设库、用户代码与编译配置。请先确认你的芯片系列、IDE 版本和库类型；不同 MCU 系列、HAL/CubeMX 工程或 Keil MDK v6 的界面和文件结构不应机械照搬。

下载 MDK 与芯片支持包

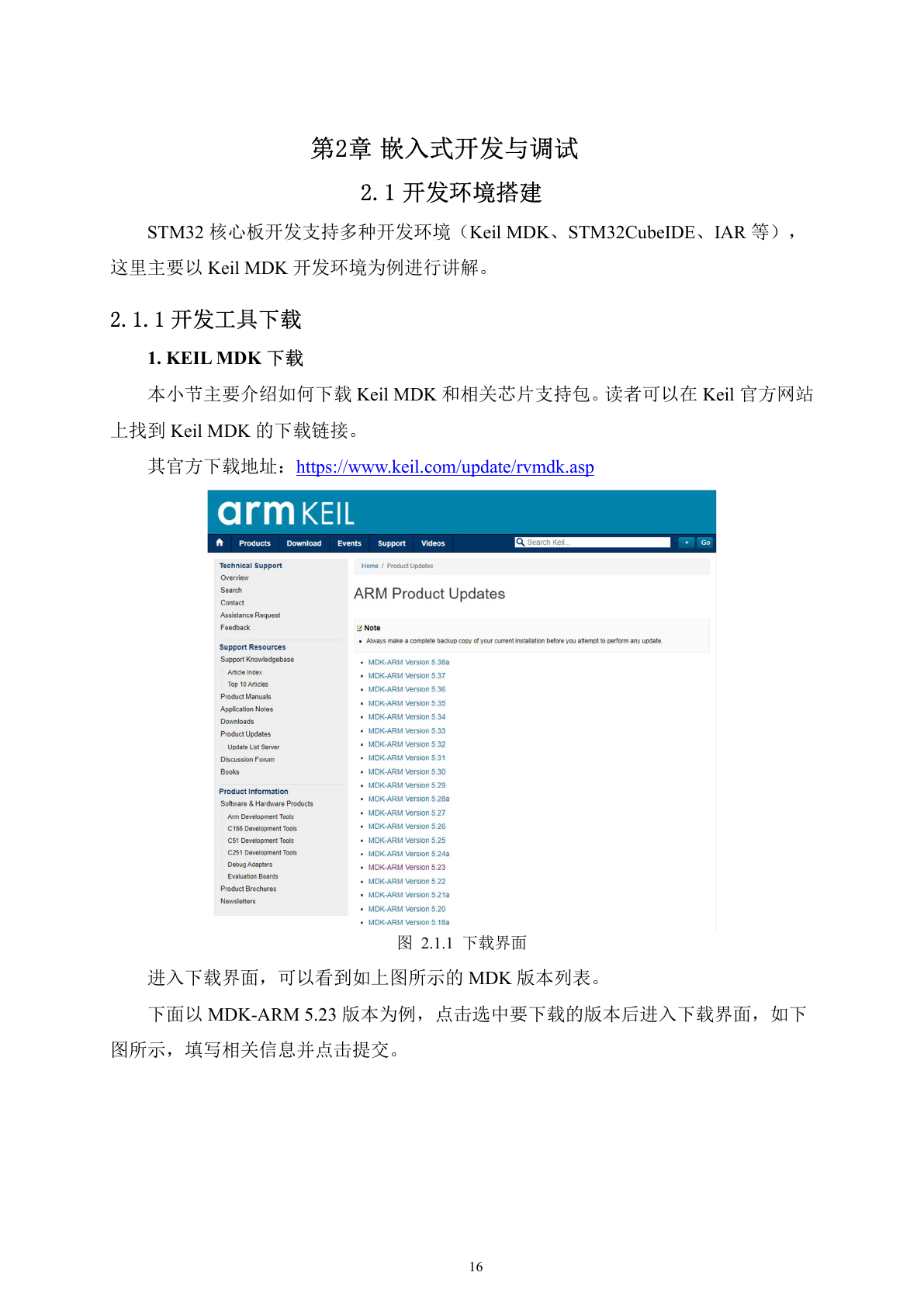

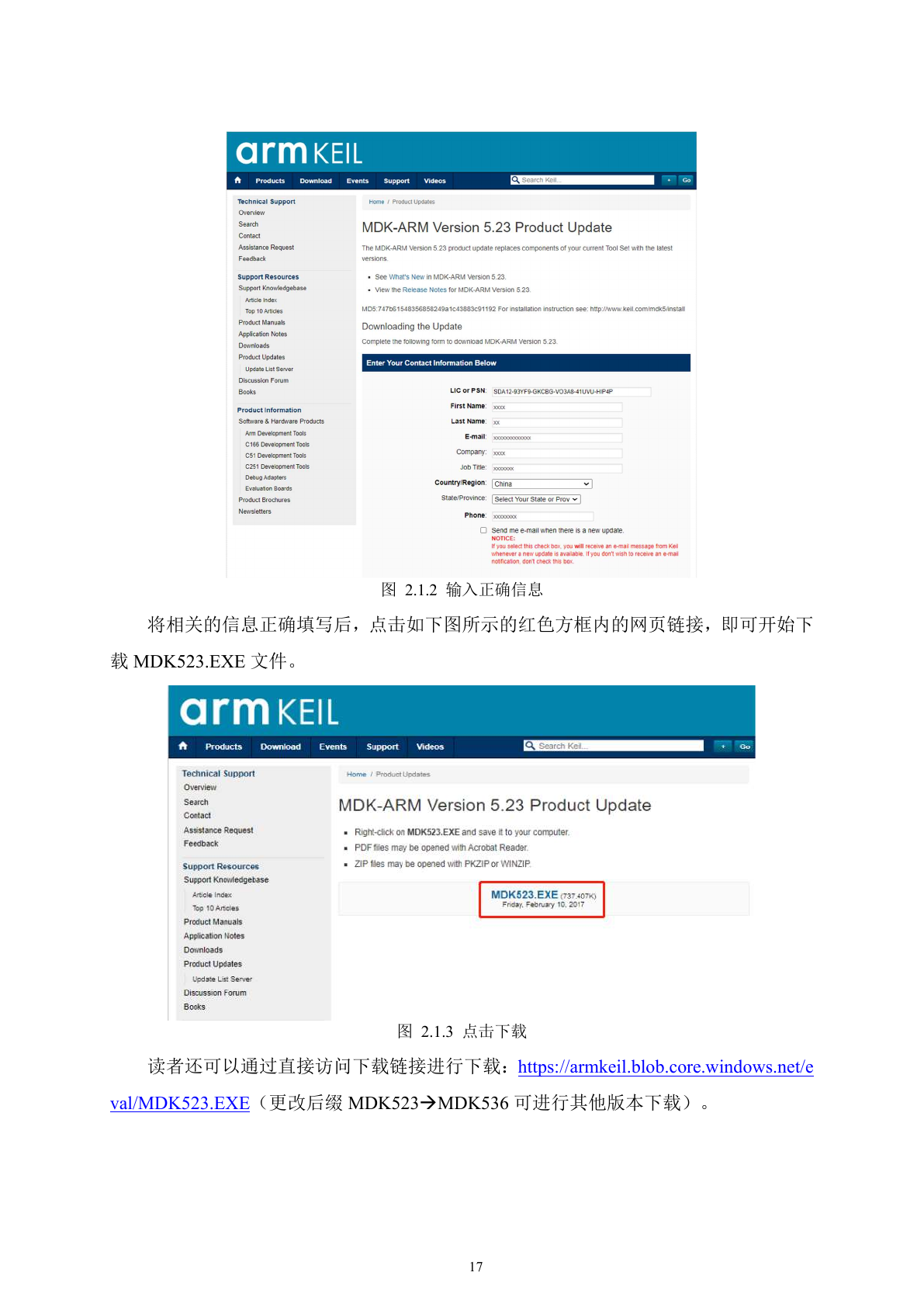

1. 从官方 MDK 产品下载页开始。原文使用 keil.com/update/rvmdk.asp 并展示 5.23 页面；现在优先访问 Keil 的产品下载页，选择 MDK-Arm，再按页面说明取得当前安装程序。[1]
2. 不要靠修改文件名猜版本。原文曾给出通过替换 MDK523 文件名下载其他版本的做法。这种方式不应再作为推荐路径，因为文件命名、许可和可用版本均可能变化；如需历史版本，应按官方“Previous Versions”与许可要求操作。

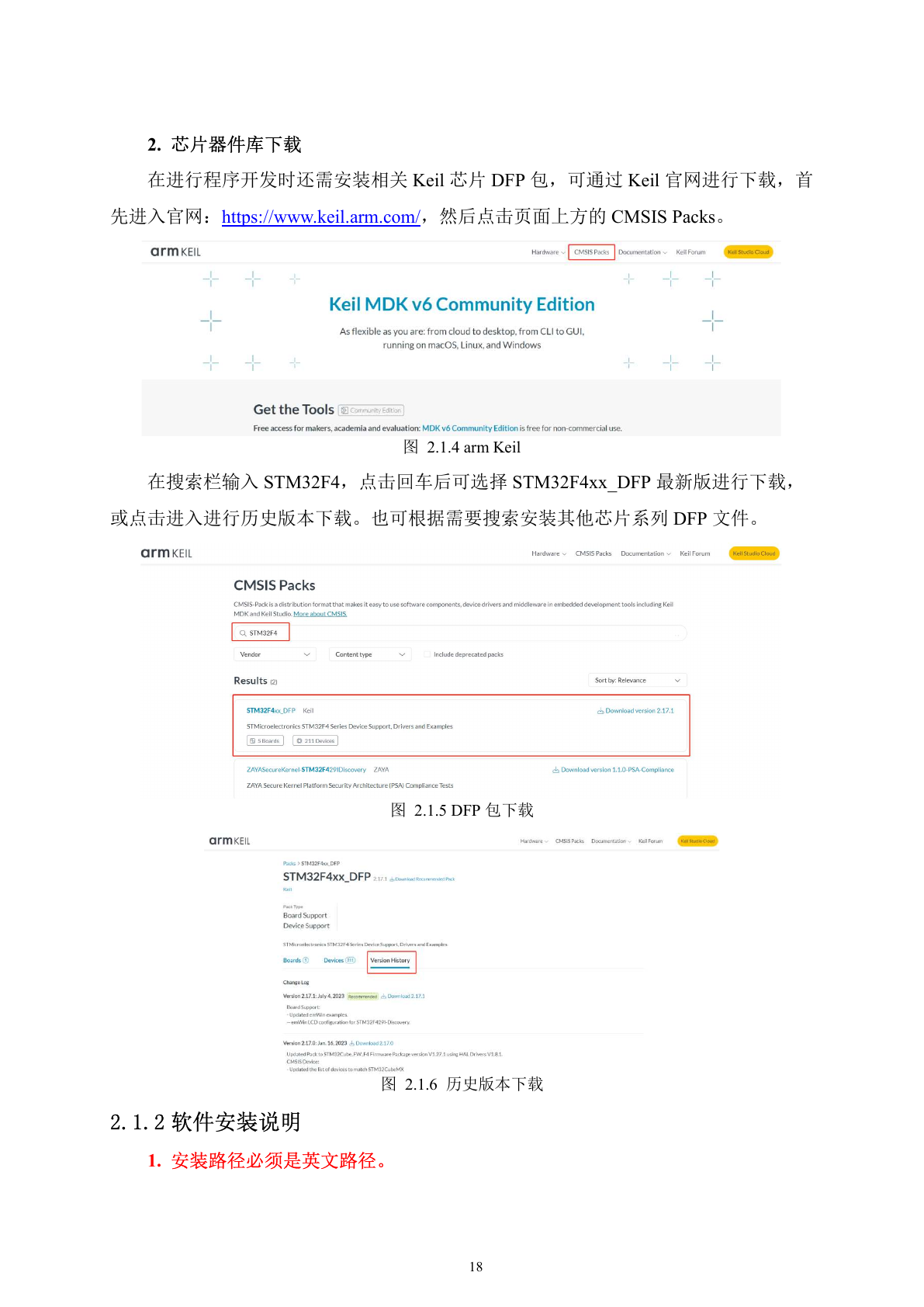

3. 安装 DFP 前先查芯片。CMSIS-Pack 是为 CMSIS 工具（含 Keil MDK）提供软件组件、设备驱动与中间件的分发格式。进入官方 Pack 目录后，按厂商、系列和设备筛选；示例需 STM32F4xx DFP。[2]
4. 下载来源保持可追溯。若继续使用标准外设库，请通过 ST 的 STSW-STM32065 产品页取得；该页说明其为 STM32F4 DSP 与标准外设库，并提供不同 IDE 的模板项目。[3]

安装 MDK：逐屏确认，不跳步

原文的安装界面来自 MDK 5.23，因此文字与按钮位置可能随版本轻微变化，但流程仍是“启动安装程序 → 接受许可 → 选安装目录 → 填写信息 → 完成安装”。

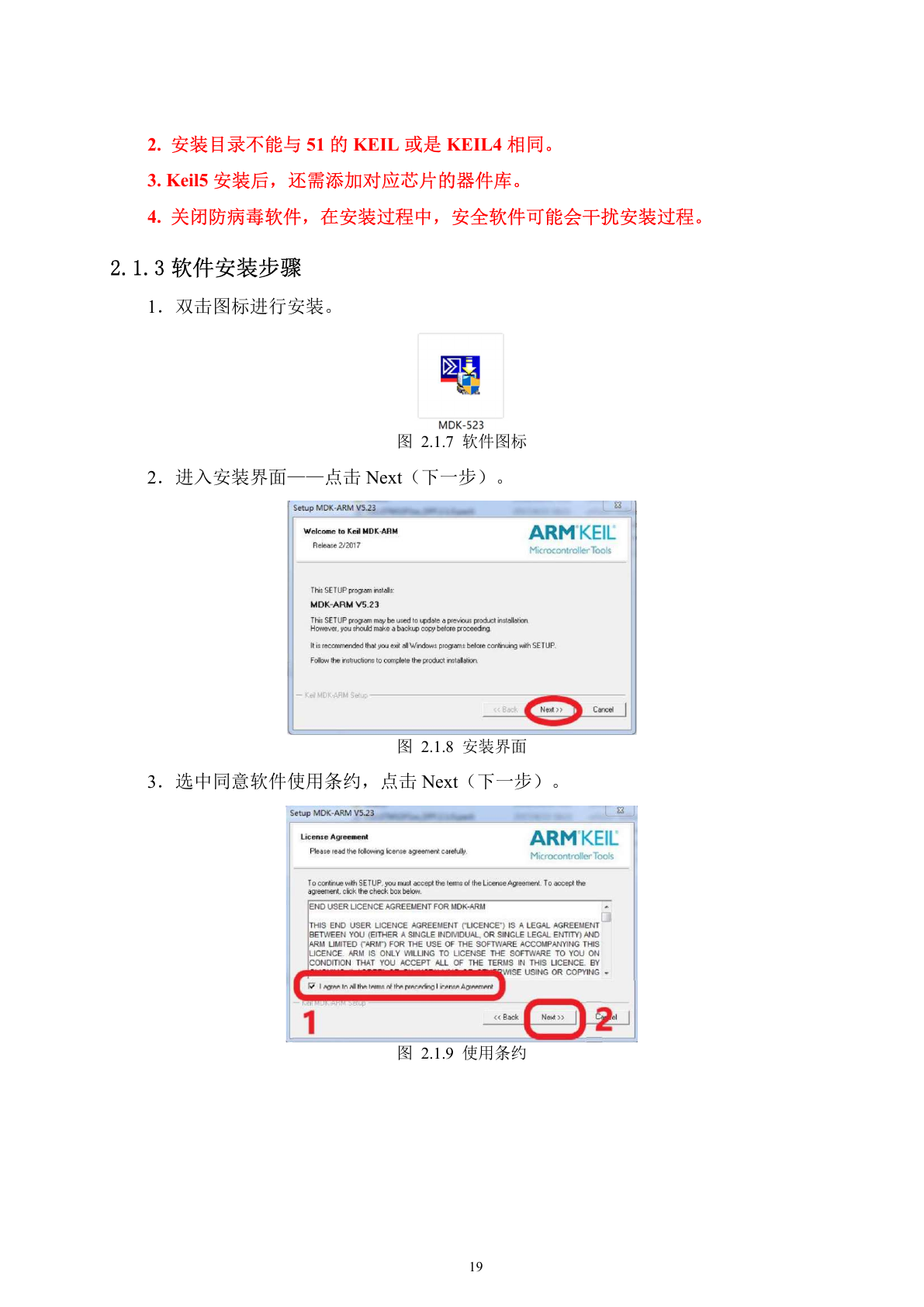

1. 启动来自官方来源的安装程序。下载完成后先核对文件来源和签名；Keil 官方建议从仅含安装程序的可信目录运行安装程序，以降低篡改风险。[1]
2. 阅读并接受许可协议。只有接受适用许可后才能继续。是否为 Lite/Evaluation、是否需要许可证，由当前下载页和许可说明决定。[1]

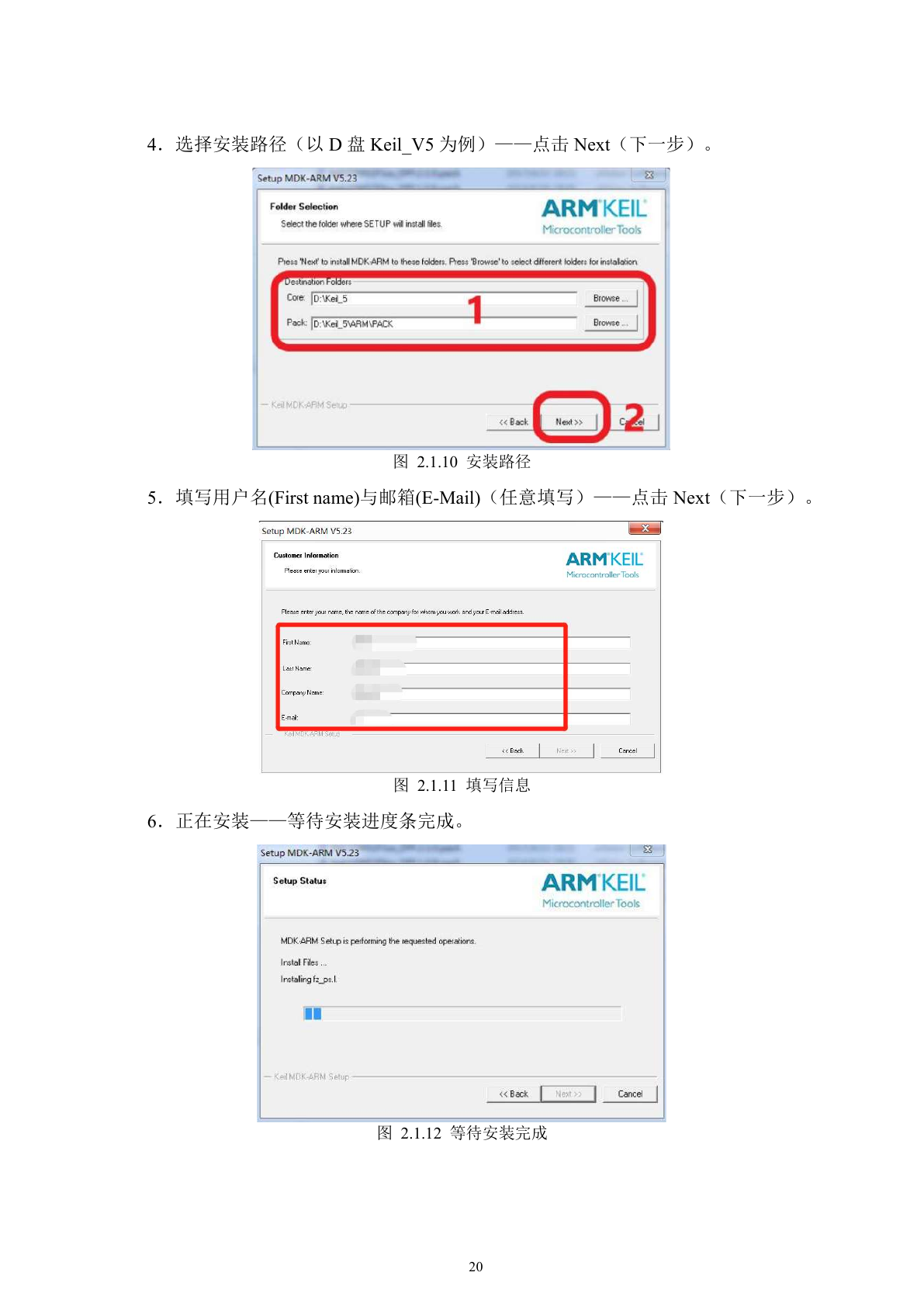

3. 选择全英文、无空格歧义的安装目录。原文示例为 D:\Keil_V5。不要与已有 Keil4/旧 Keil 目录混用，以免包、配置或工具链相互覆盖。
4. 填写用户信息后等待安装完成。原文允许填写 First name 与 E-mail；实际页面以当前版本为准。安装期间若安全软件阻止可信安装程序，请先查看拦截记录和官方签名，不建议为了安装而长期关闭整机防护。

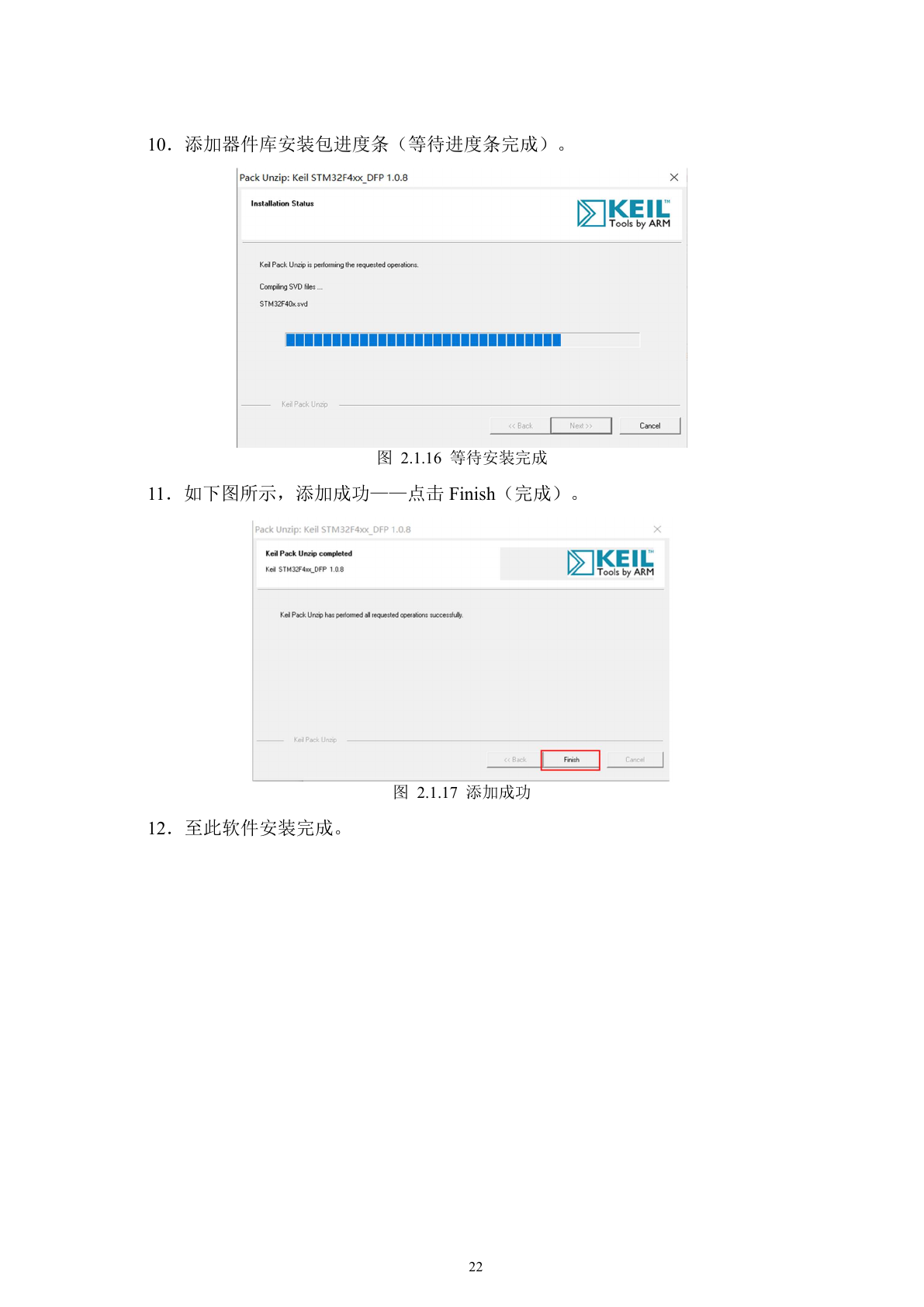

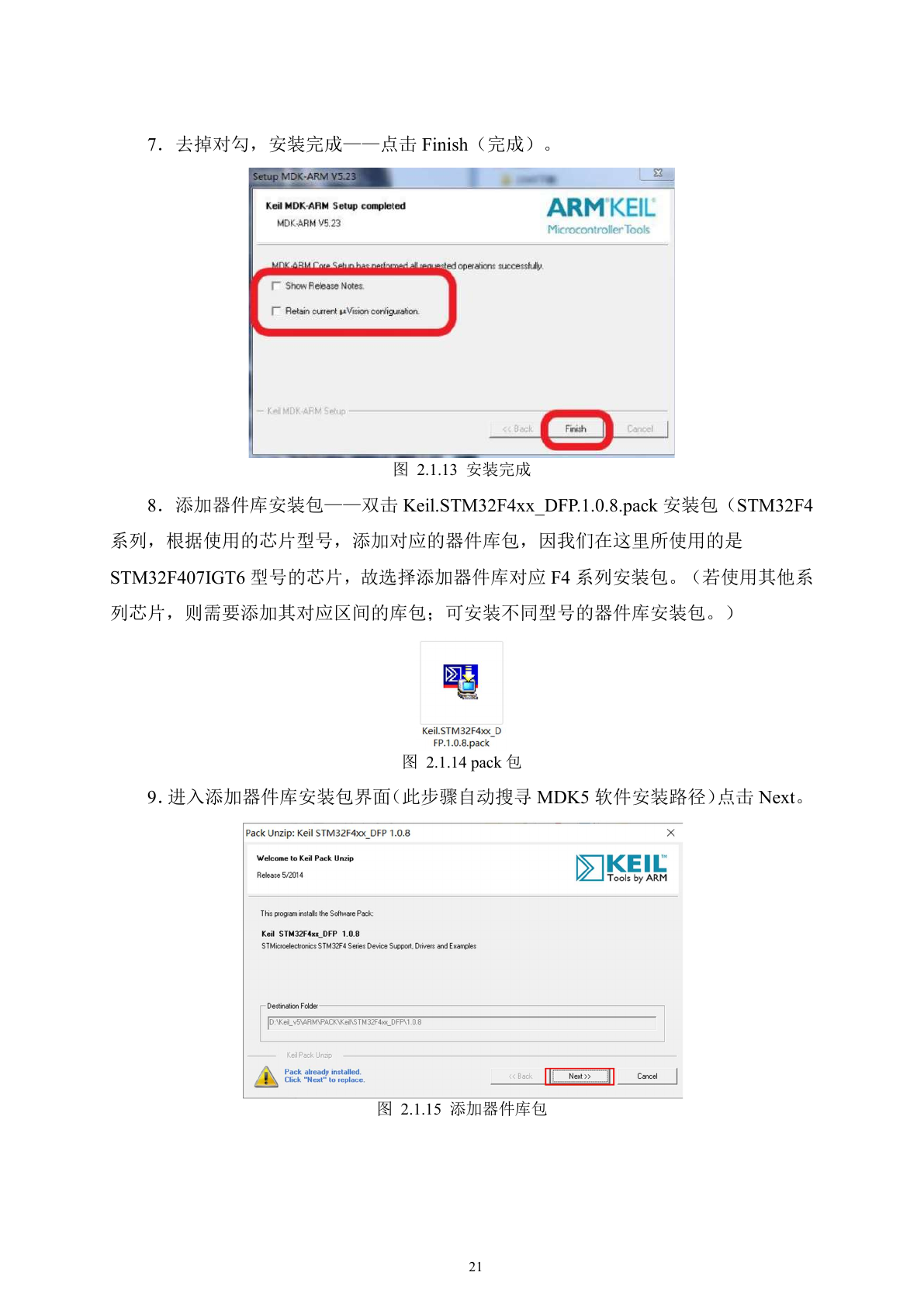

5. 安装后再安装 DFP。双击目标 .pack 文件或使用 Pack Installer；必须让 DFP 与目标 MCU 系列匹配。原文的 Keil.STM32F4xx_DFP.1.0.8.pack 只是历史示例。

先建目录，再在 Keil 中创建工程

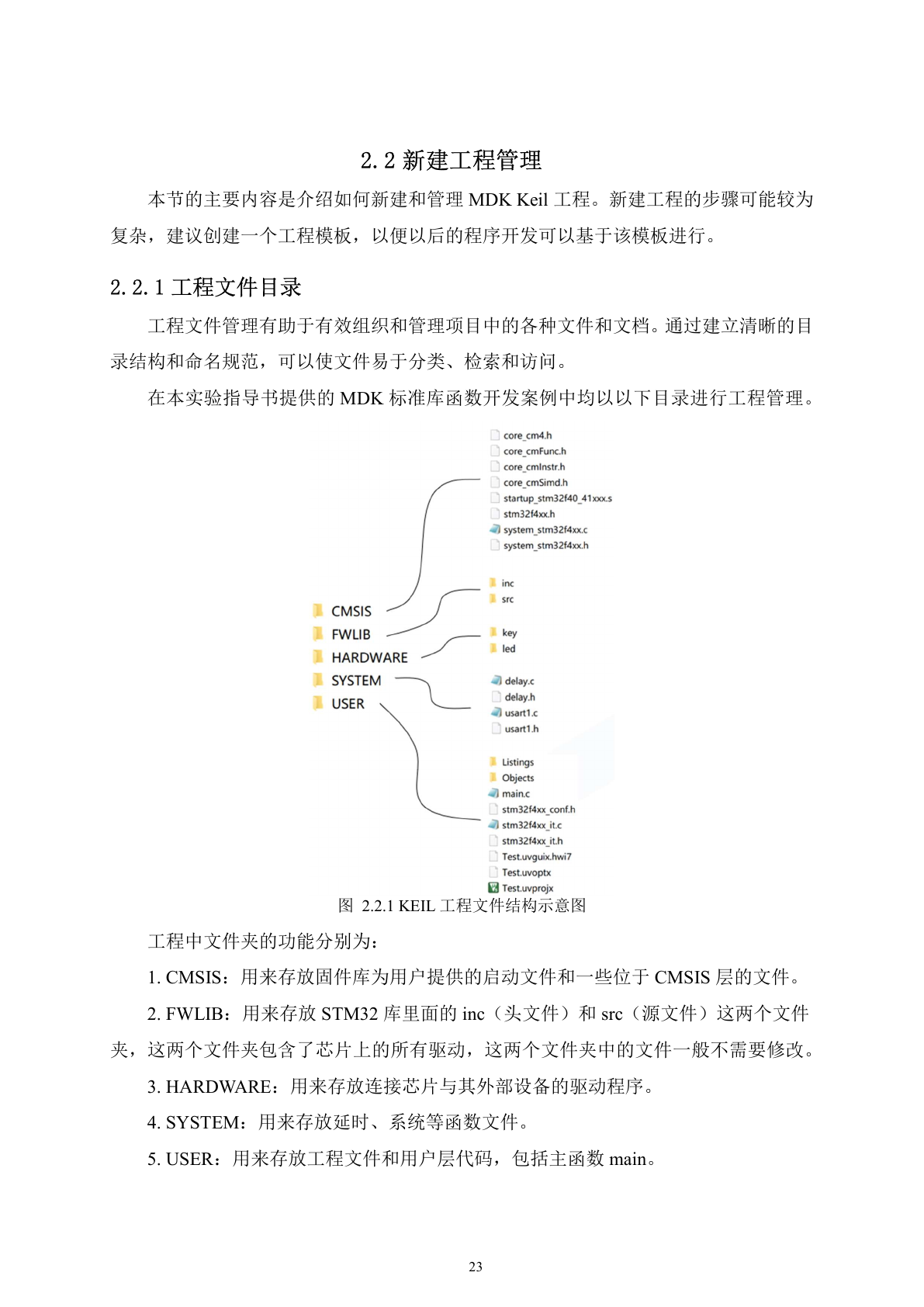

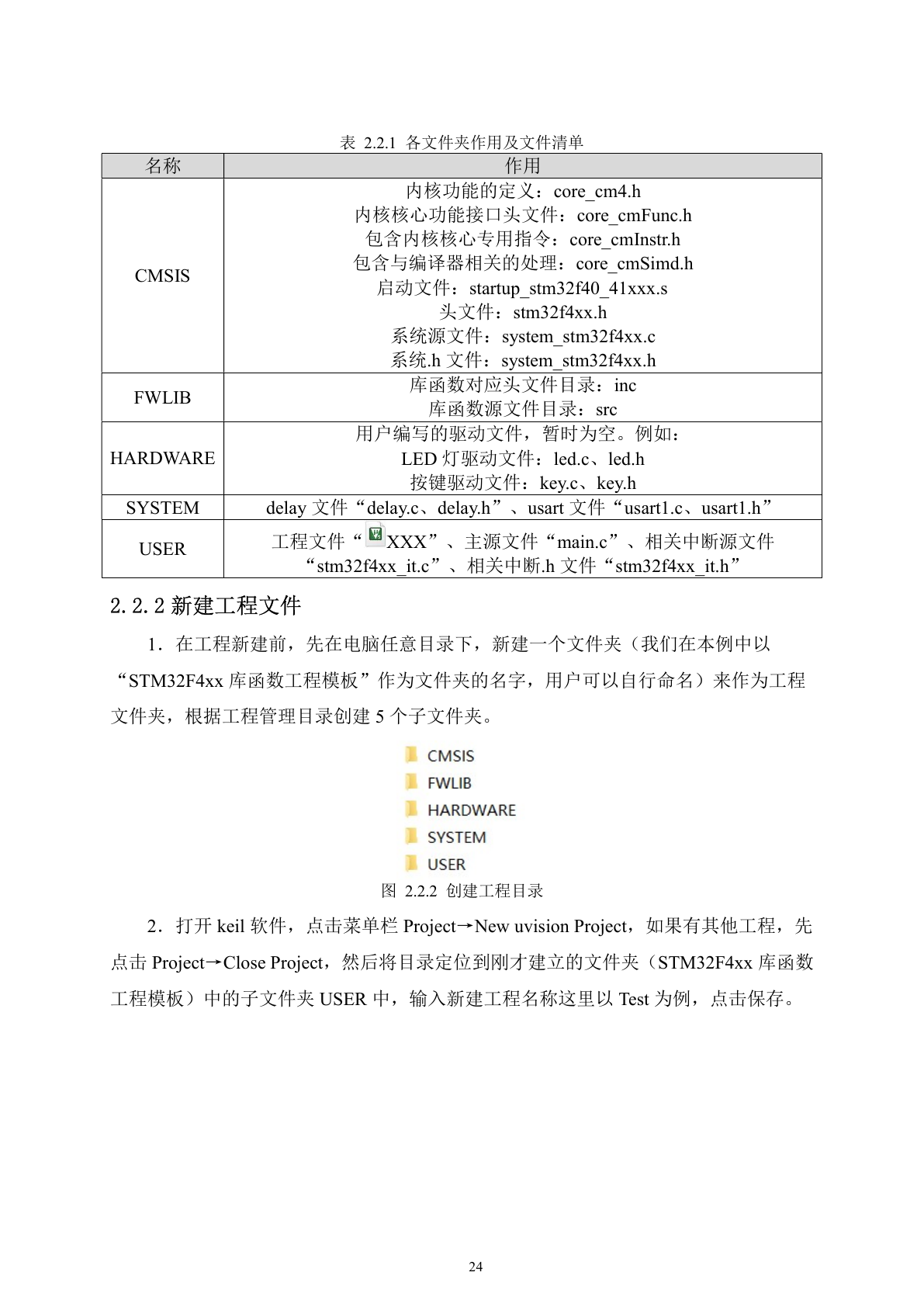

原文的关键经验是将磁盘目录和Keil 内部 Group对齐。下面的五个目录不是 Keil 强制规定，而是为了让启动文件、库文件、外设驱动和应用代码有稳定位置。

1. 在磁盘创建工程根目录及五个子目录。原文示例名称为“STM32F4xx 库函数工程模板”；你可以改名，但保持目录语义一致。

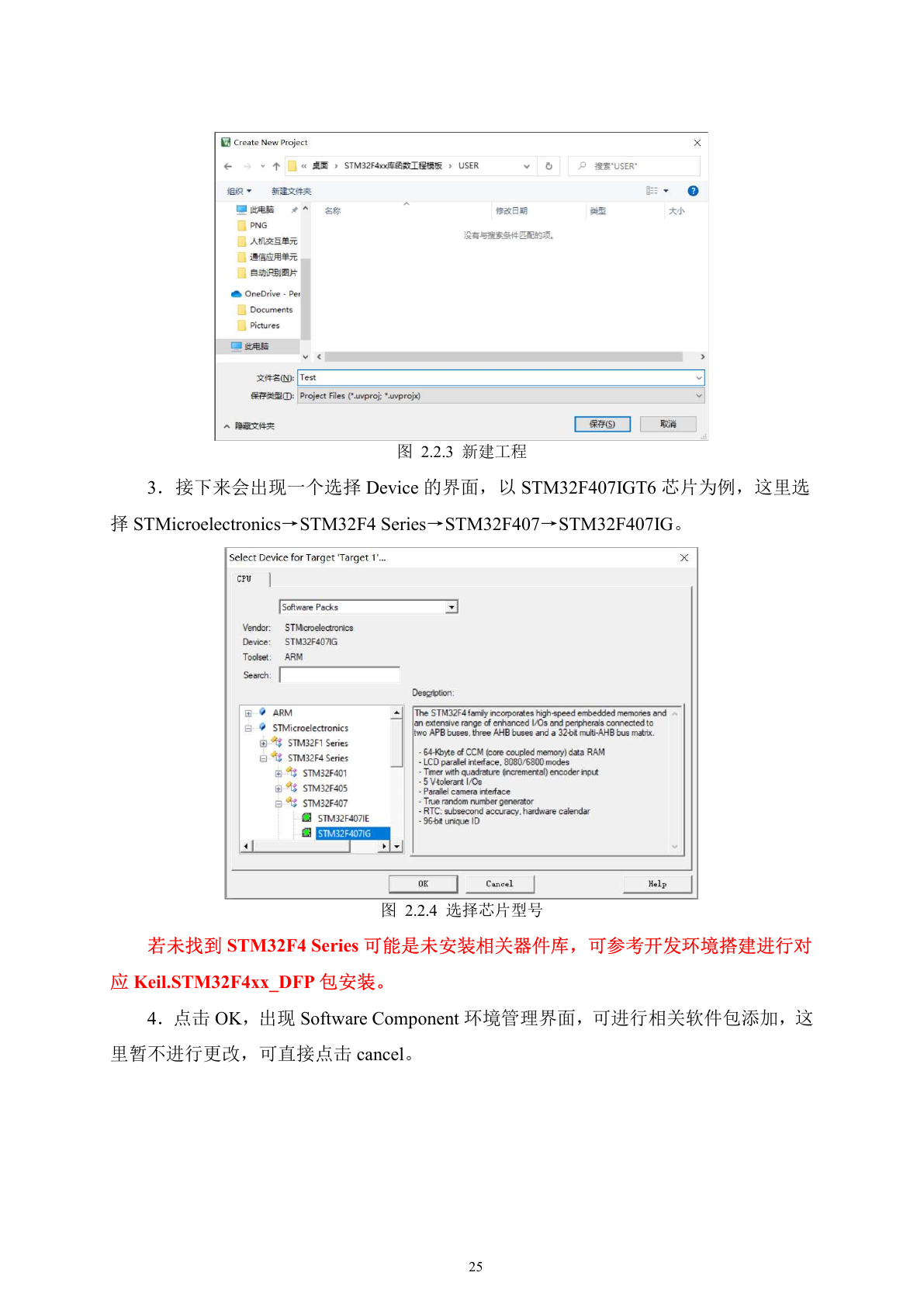

2. 在 Keil 执行 Project → New uVision Project。若已有项目，先 Project → Close Project；随后进入 USER 目录，以 Test 为例保存工程。
3. 在 Device 选择具体芯片，而非只选择系列。原文路径是 STMicroelectronics → STM32F4 Series → STM32F407 → STM32F407IG。若看不到系列，优先检查 DFP 是否安装成功。
4. Software Component 页面可暂不改动。原文示例直接取消该页面，随后采用自己准备的标准外设库文件。

拷贝文件只是准备；“导入工程”才会参与编译

这是原文最容易被初学者漏掉的分界线：把文件复制到磁盘并不会自动编译。必须在 Keil 的 Manage Project Items 中创建 Group，并使用 Add Files… 将需要编译的源文件加入对应 Group。

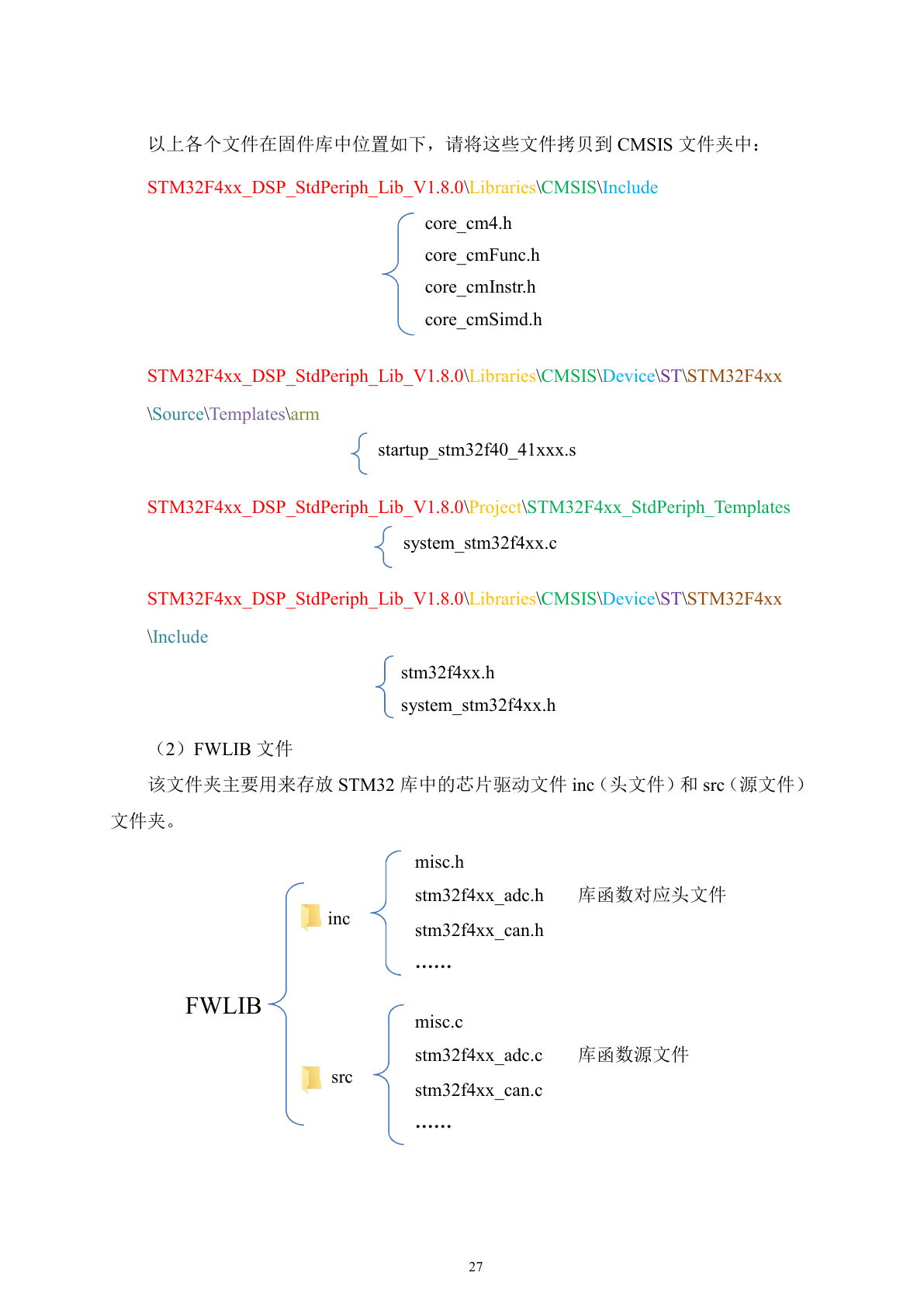

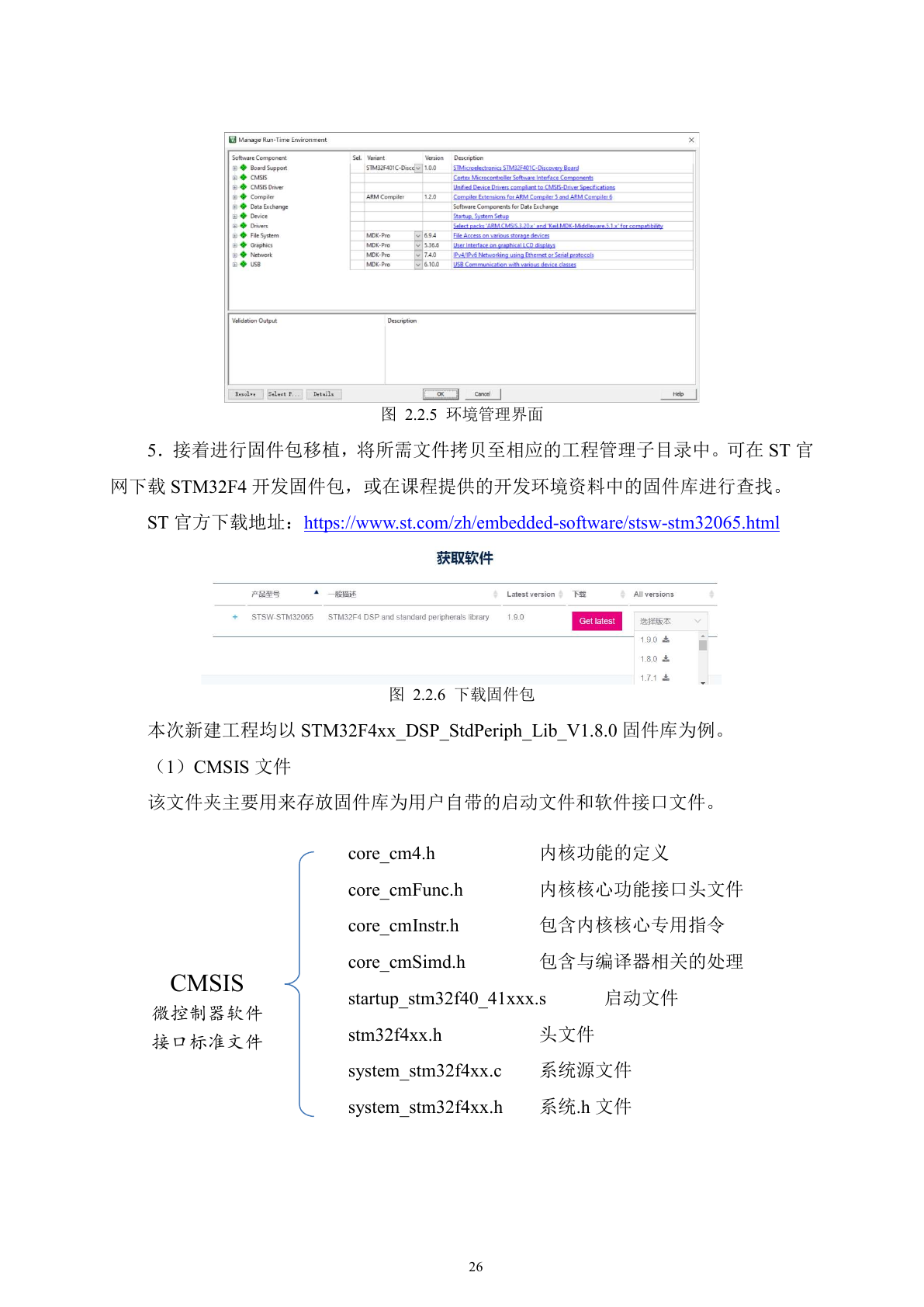

1. 从标准外设库拷贝 CMSIS 文件。原文列出 core_cm4.h、core_cmFunc.h、core_cmInstr.h、core_cmSimd.h、startup_stm32f40_41xxx.s、stm32f4xx.h、system_stm32f4xx.c 与 system_stm32f4xx.h。复制时保留文件名与层级。

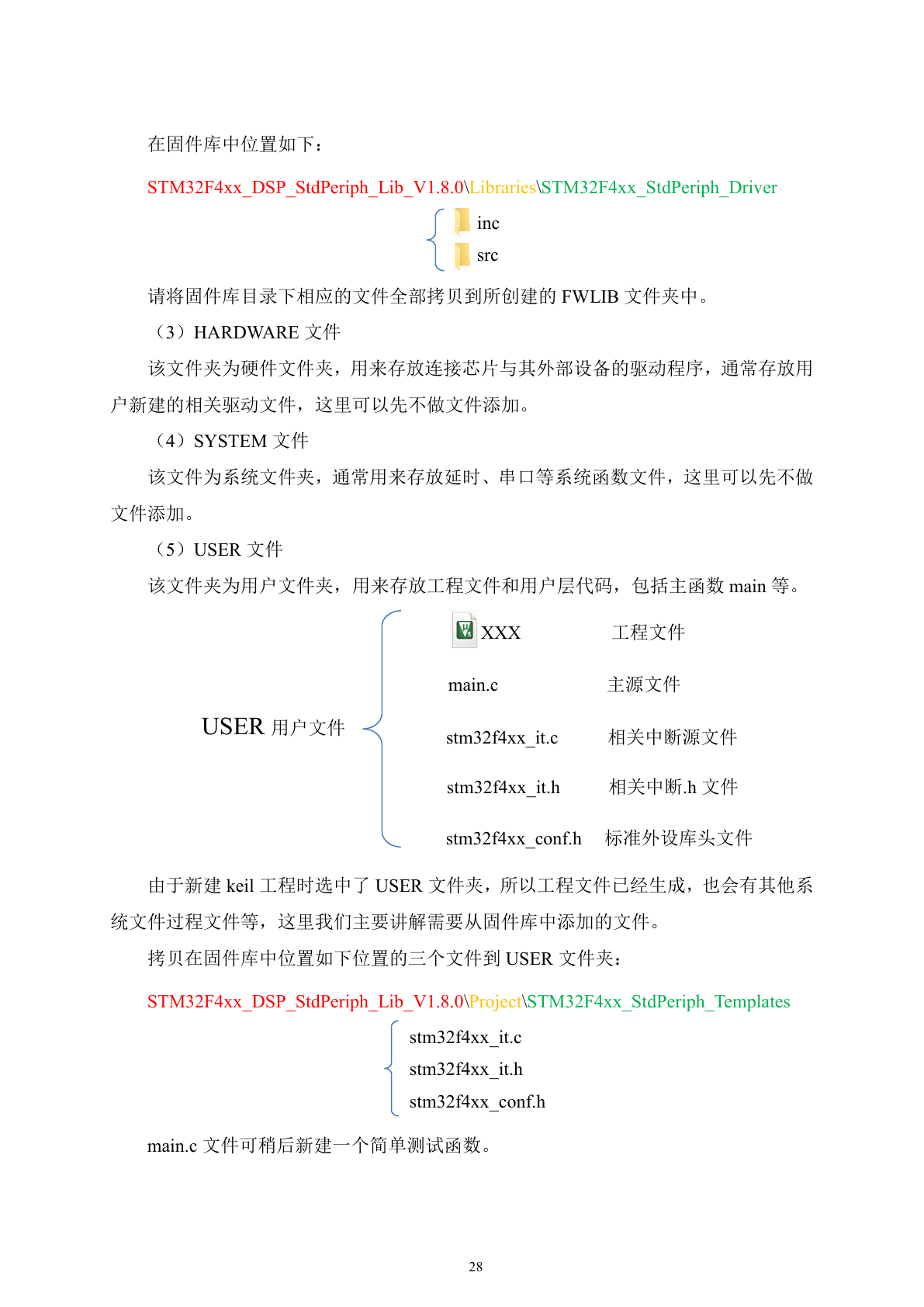

2. 拷贝 FWLIB 的 inc 与 src。原文建议将标准外设驱动目录的两个子目录完整拷贝到 FWLIB。
3. 拷贝 USER 文件。将 stm32f4xx_it.c、stm32f4xx_it.h、stm32f4xx_conf.h 放入 USER；稍后创建 main.c。

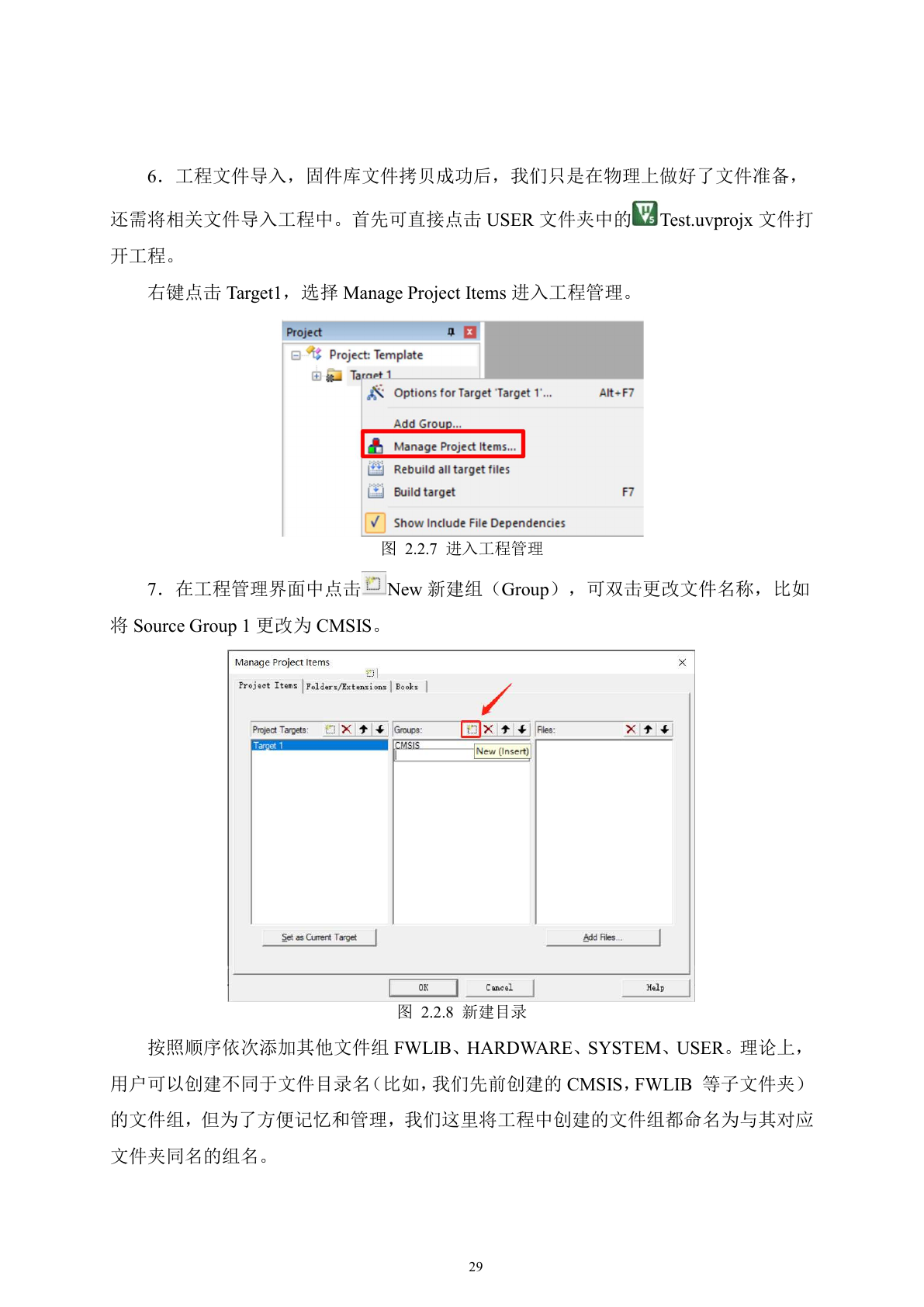

4. 创建同名 Group。打开 Test.uvprojx，右键 Target1 → Manage Project Items；新建 CMSIS、FWLIB、HARDWARE、SYSTEM、USER 五个组。

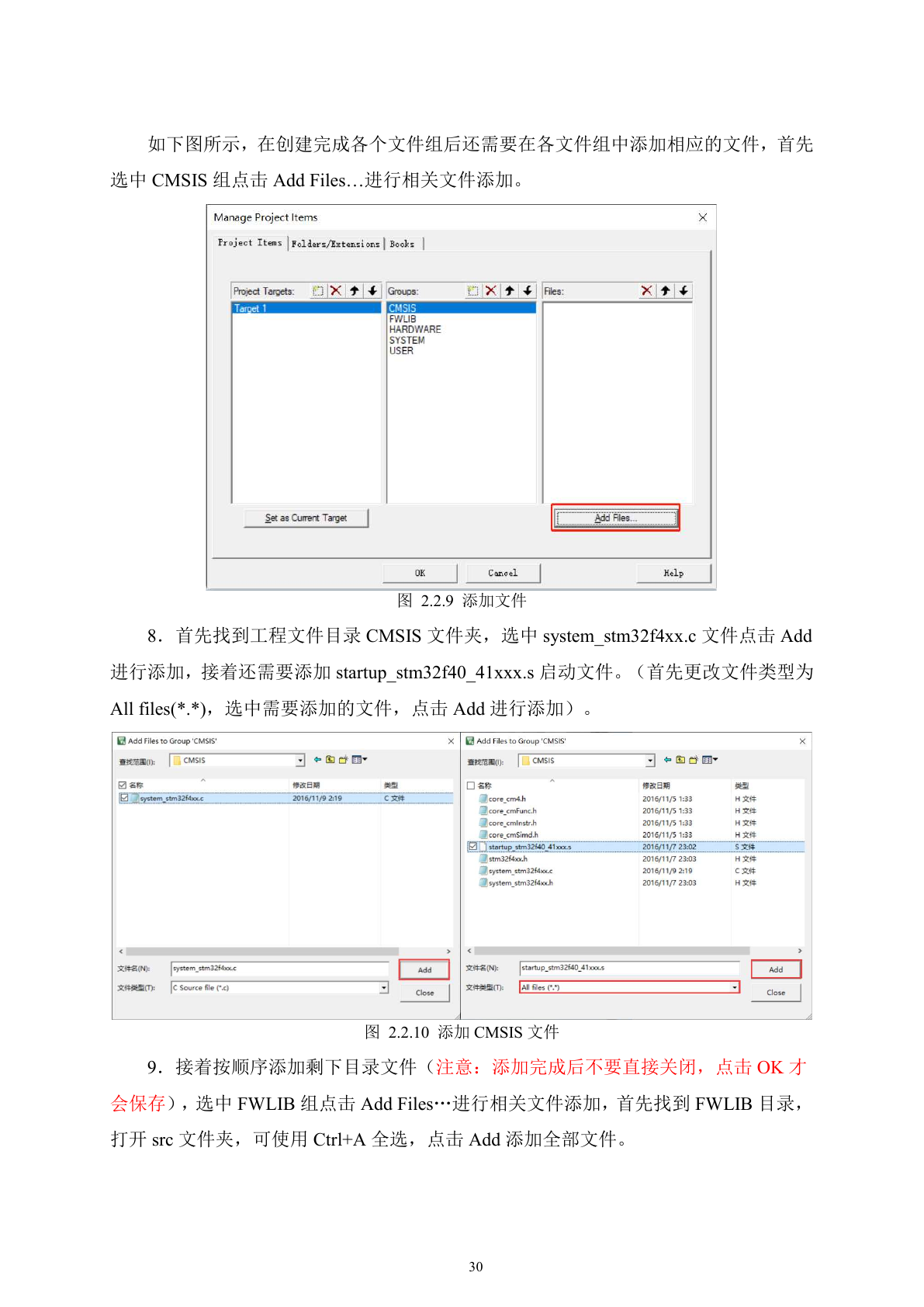

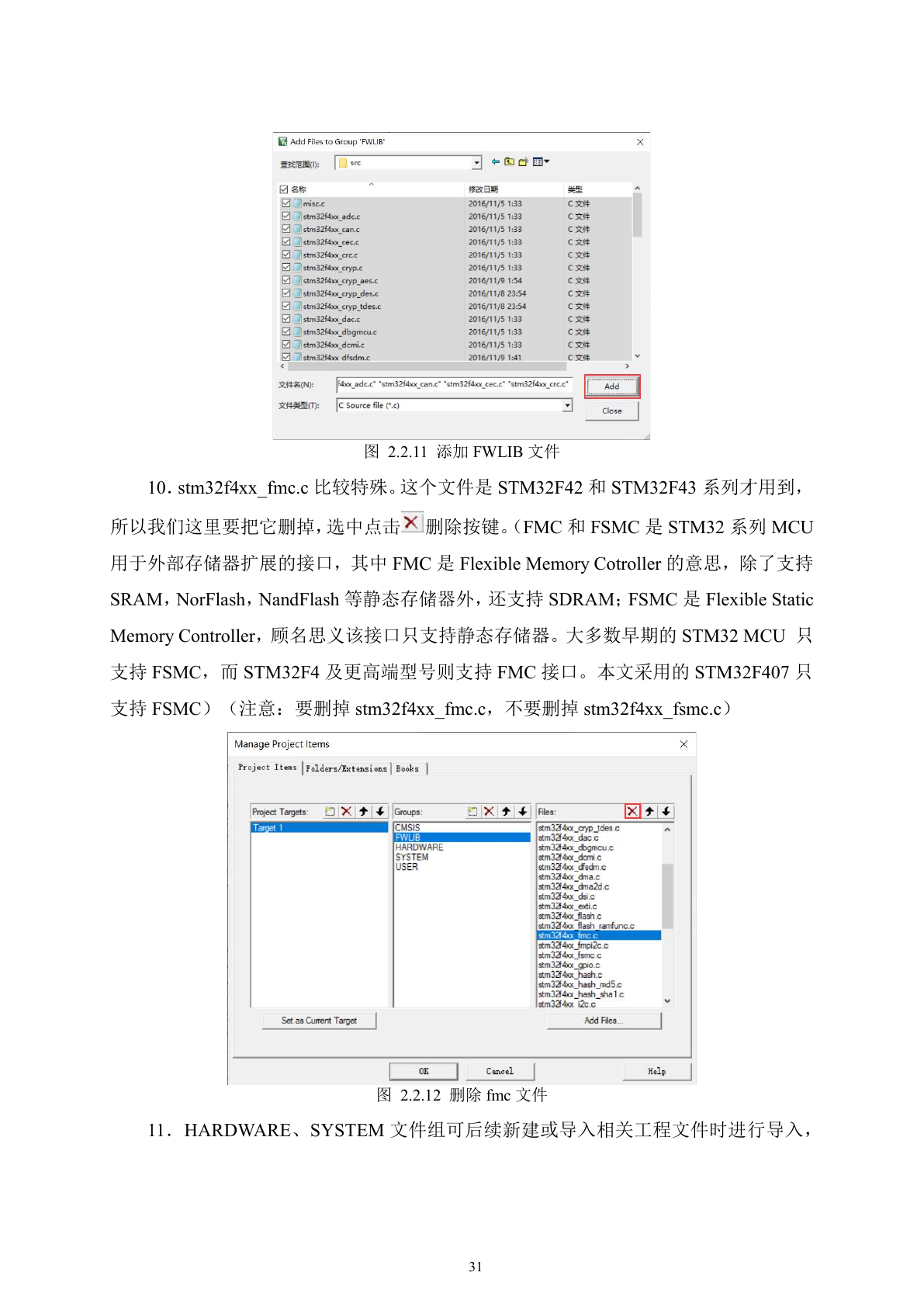

5. 按 Group 添加文件。CMSIS 组至少加入 system_stm32f4xx.c 与启动汇编；FWLIB 组加入所需 src 文件；USER 组加入 stm32f4xx_it.c 与后续的 main.c。添加后必须点 OK 保存。

创建 main.c、设置 Include Paths 与全局宏

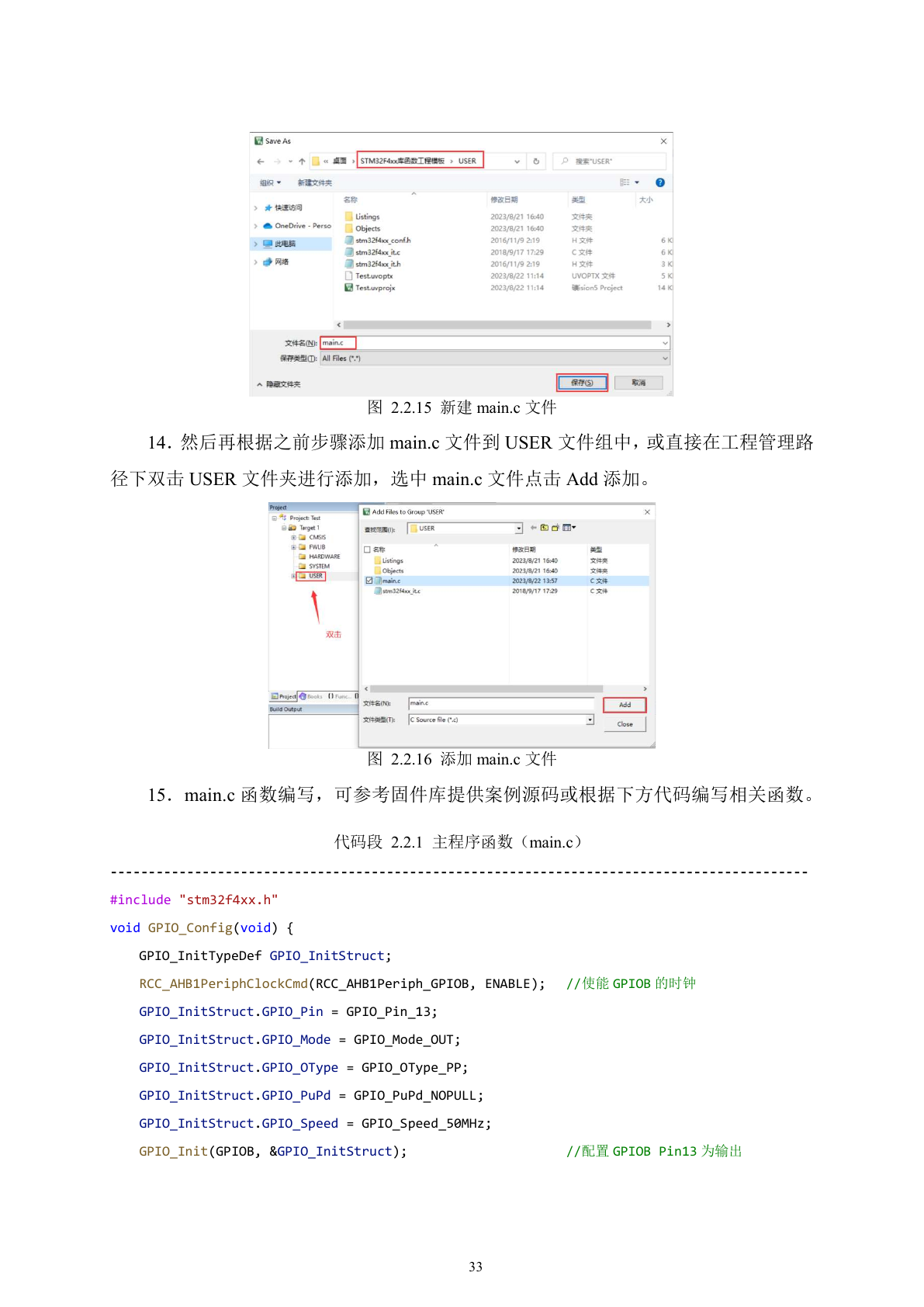

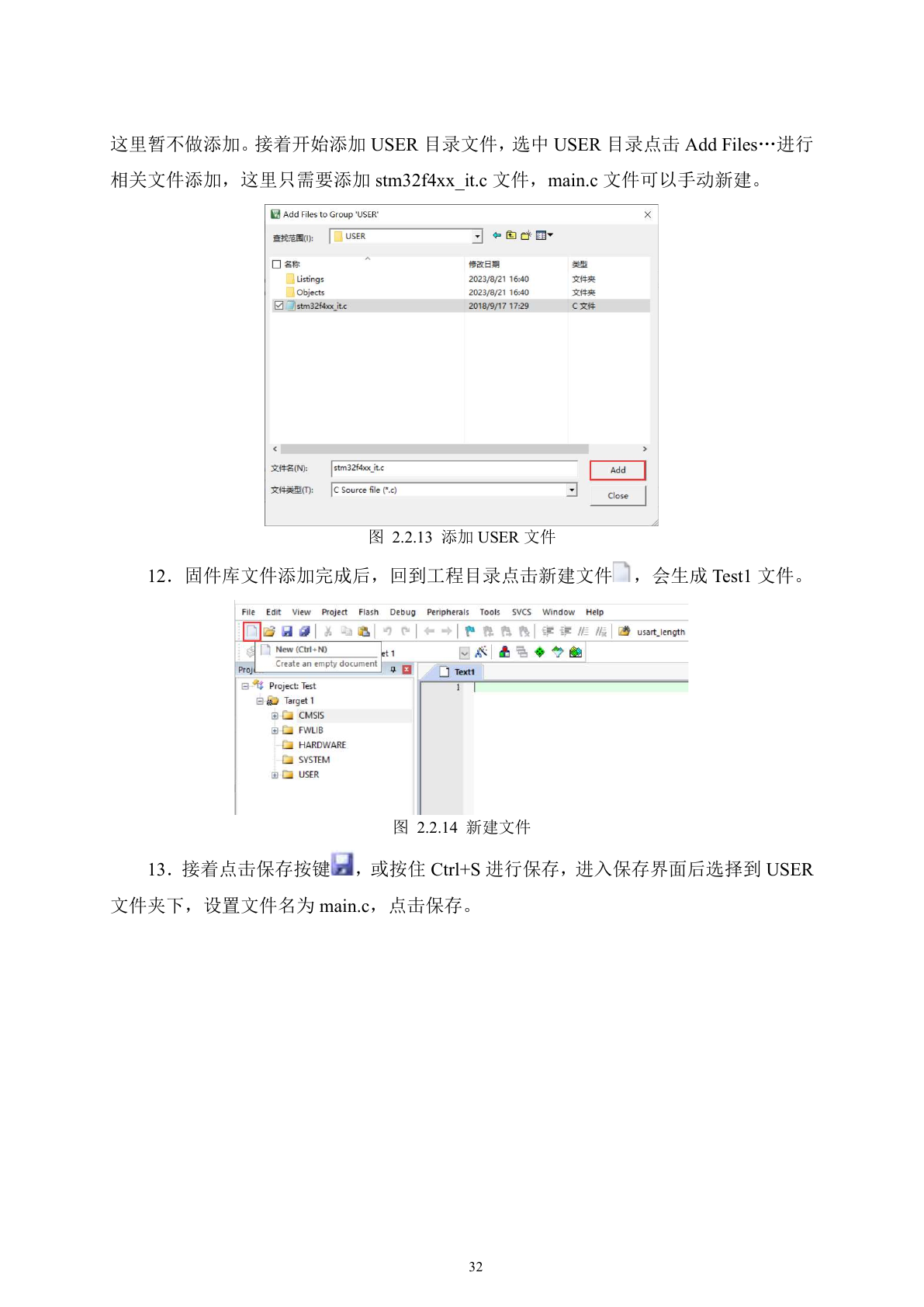

1. 新建并保存 main.c。通过 File → New 创建，再保存到 USER 文件夹；之后把它添加到 USER Group。

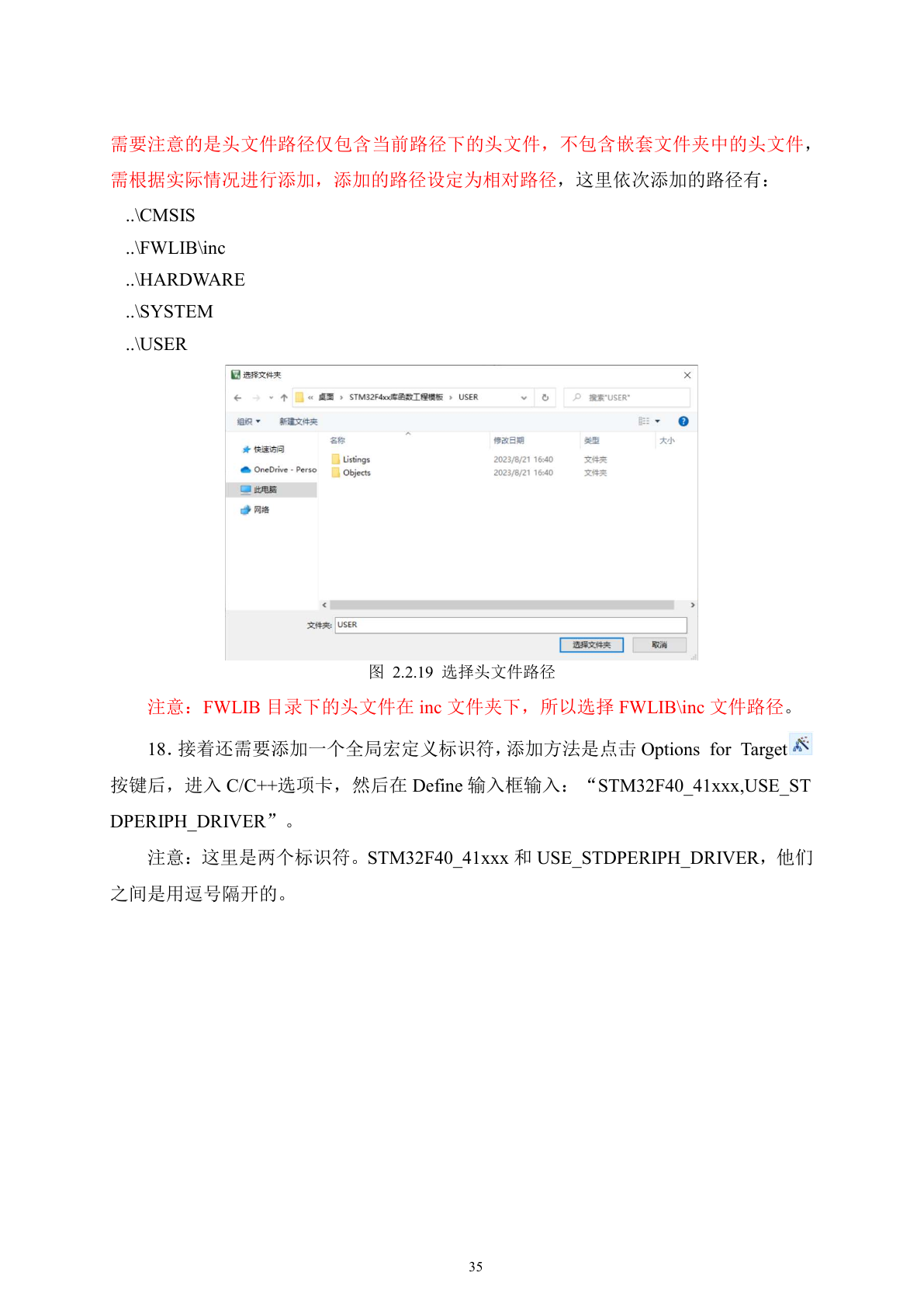

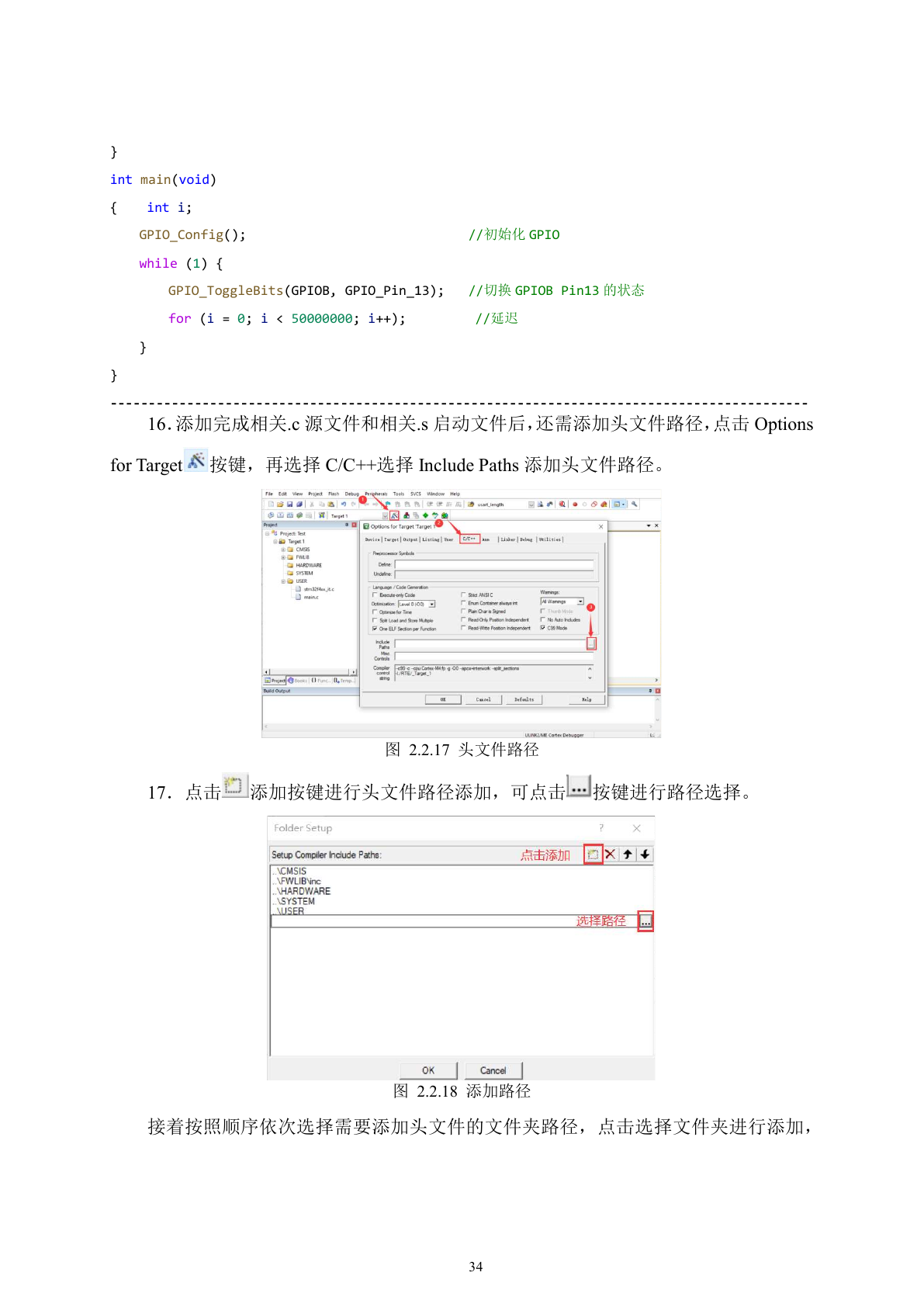

2. 设置头文件搜索路径。在 Options for Target → C/C++ → Include Paths 中逐项添加相对路径：..\CMSIS、..\FWLIB\inc、..\HARDWARE、..\SYSTEM、..\USER。原文特别提醒：包含路径不会自动递归子目录，因此 FWLIB 必须具体写到 inc。

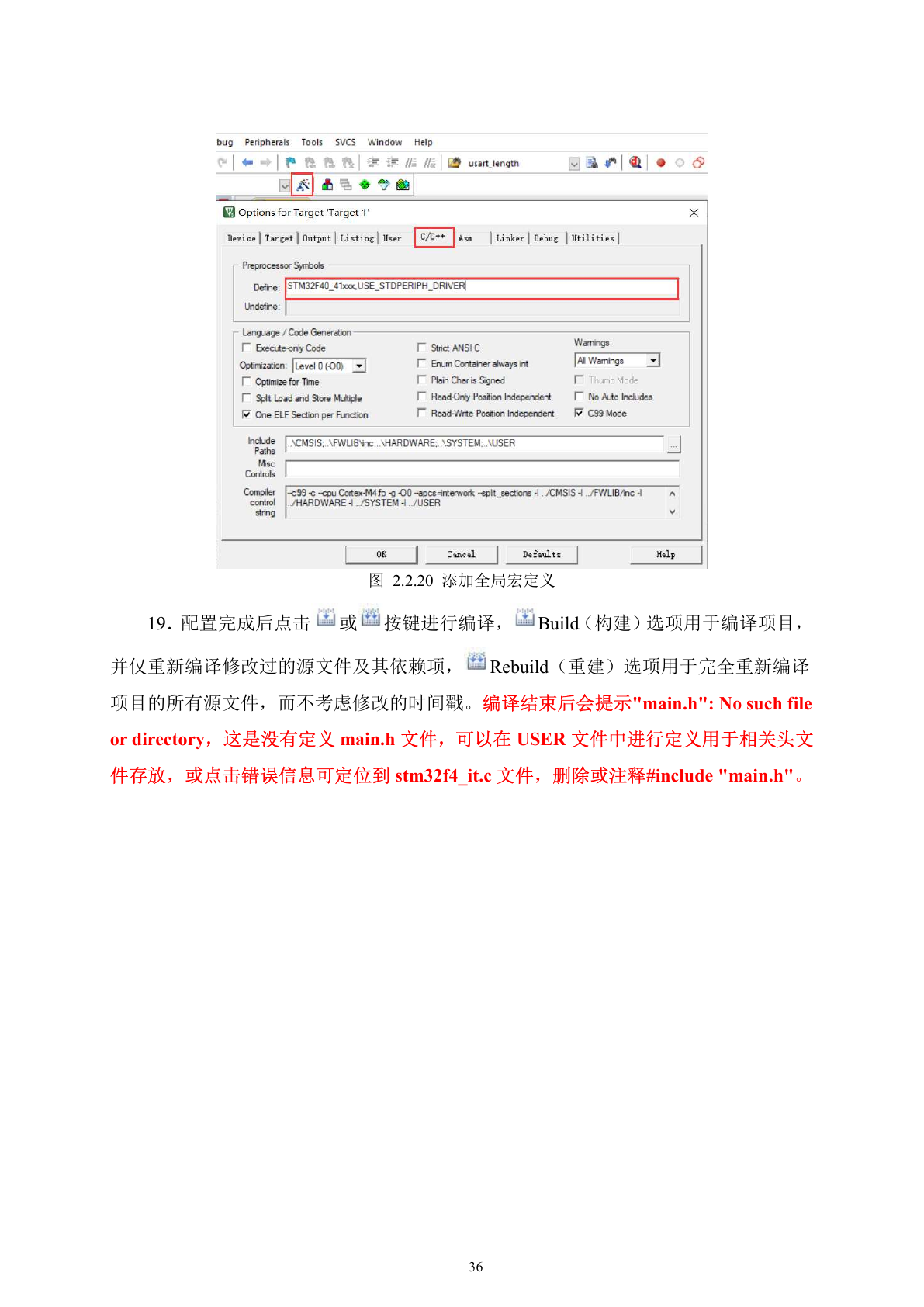

3. 设置预处理宏。原文在 Define 中填写 STM32F40_41xxx,USE_STDPERIPH_DRIVER；两项由逗号分隔。宏名必须与你的芯片系列、所用库和头文件配置一致。
4. 先用 Build，再根据需要用 Rebuild。Build 主要编译修改过的文件及依赖，Rebuild 强制重新编译全部源文件。首次完成配置、修改库文件或遇到缓存疑问时，Rebuild 更有助于排除旧对象文件影响。

#include "stm32f4xx.h"

void GPIO_Config(void) {
    GPIO_InitTypeDef GPIO_InitStruct;
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_NOPULL;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStruct);
}

int main(void) {
    int i;
    GPIO_Config();
    while (1) {
        GPIO_ToggleBits(GPIOB, GPIO_Pin_13);
        for (i = 0; i < 50000000; i++);
    }
}

上方代码与原文代码段 2.2.1 一致地用于 GPIOB Pin13 翻转演示。它只是编译与引脚初始化的最小示例；是否真的驱动 LED 还取决于开发板原理图、LED 极性和 Pin13 是否接到目标外设。

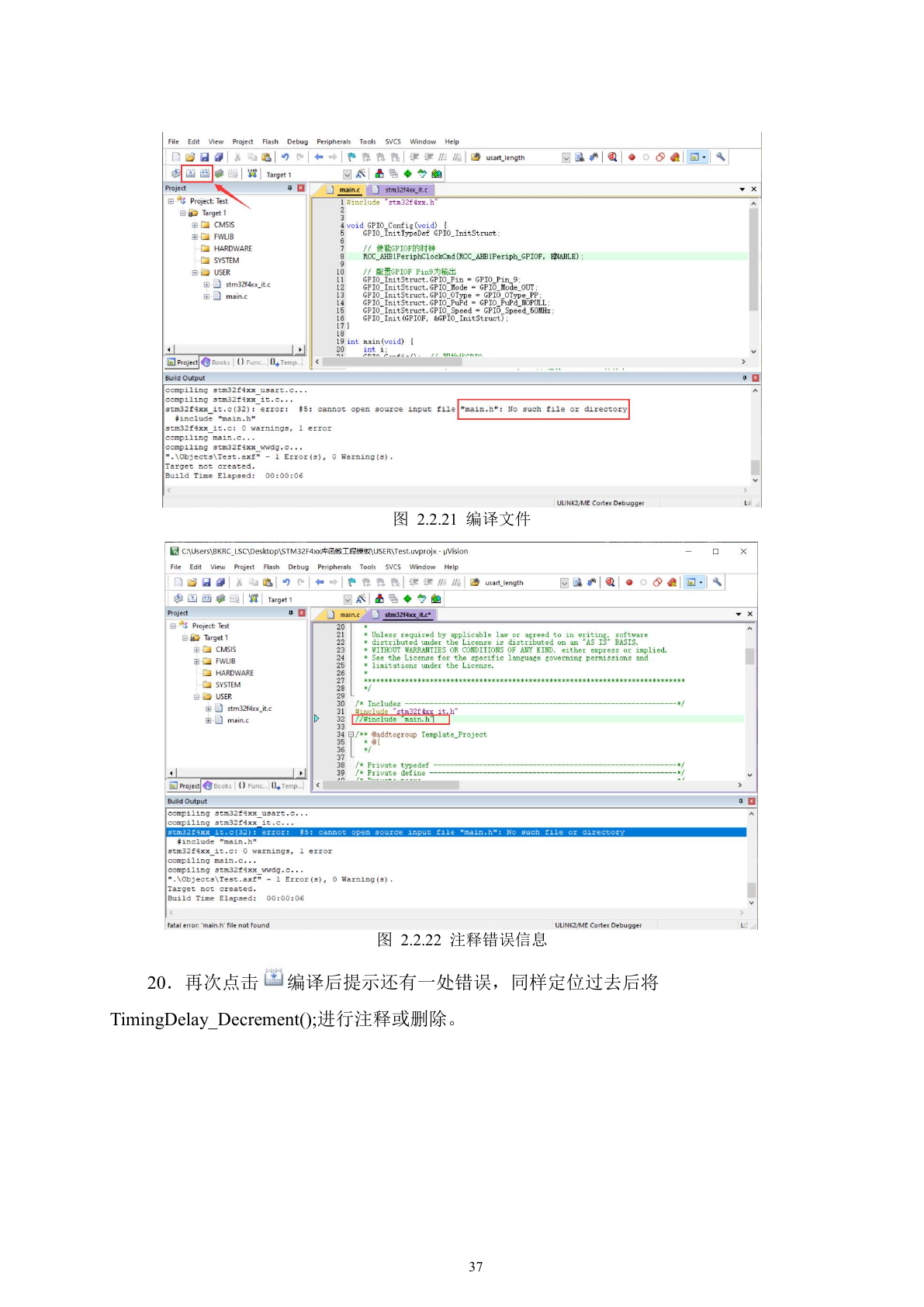

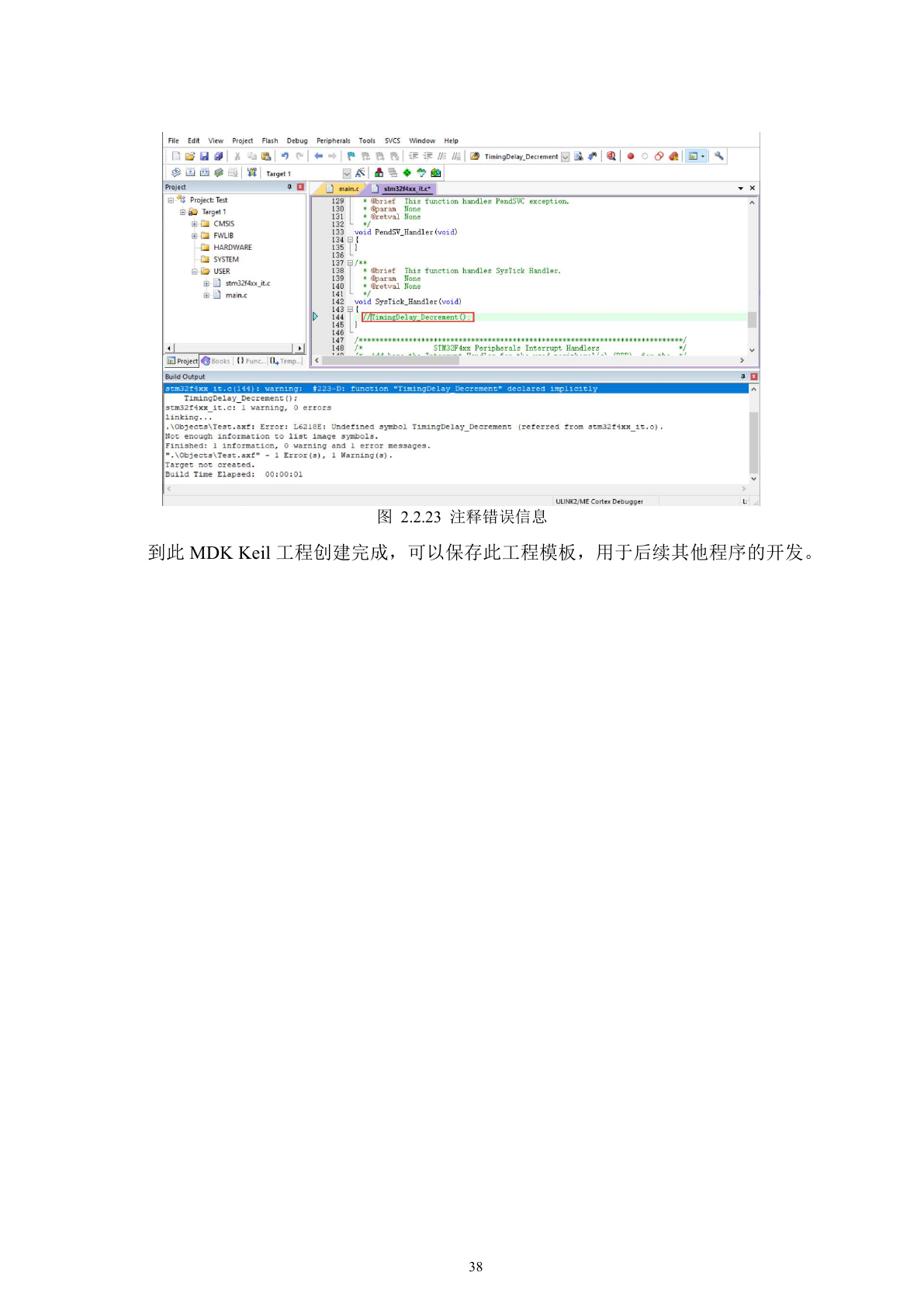

原文已给出的三类典型错误

原文完整分页影印：23 页不删减保留

以下 23 张页面图按用户提供 PDF 的原始顺序渲染。正文的所有步骤、文件清单、路径、代码、图号和界面截图均可在此回查；正文中的“版本校正”和“安全注释”是新增说明，不会替代或篡改原始内容。

展开查看原文第 16–23 页：下载、DFP 与安装

展开查看原文第 24–31 页：工程目录、芯片选择与文件导入

展开查看原文第 32–38 页：main.c、路径、宏定义与编译排错
